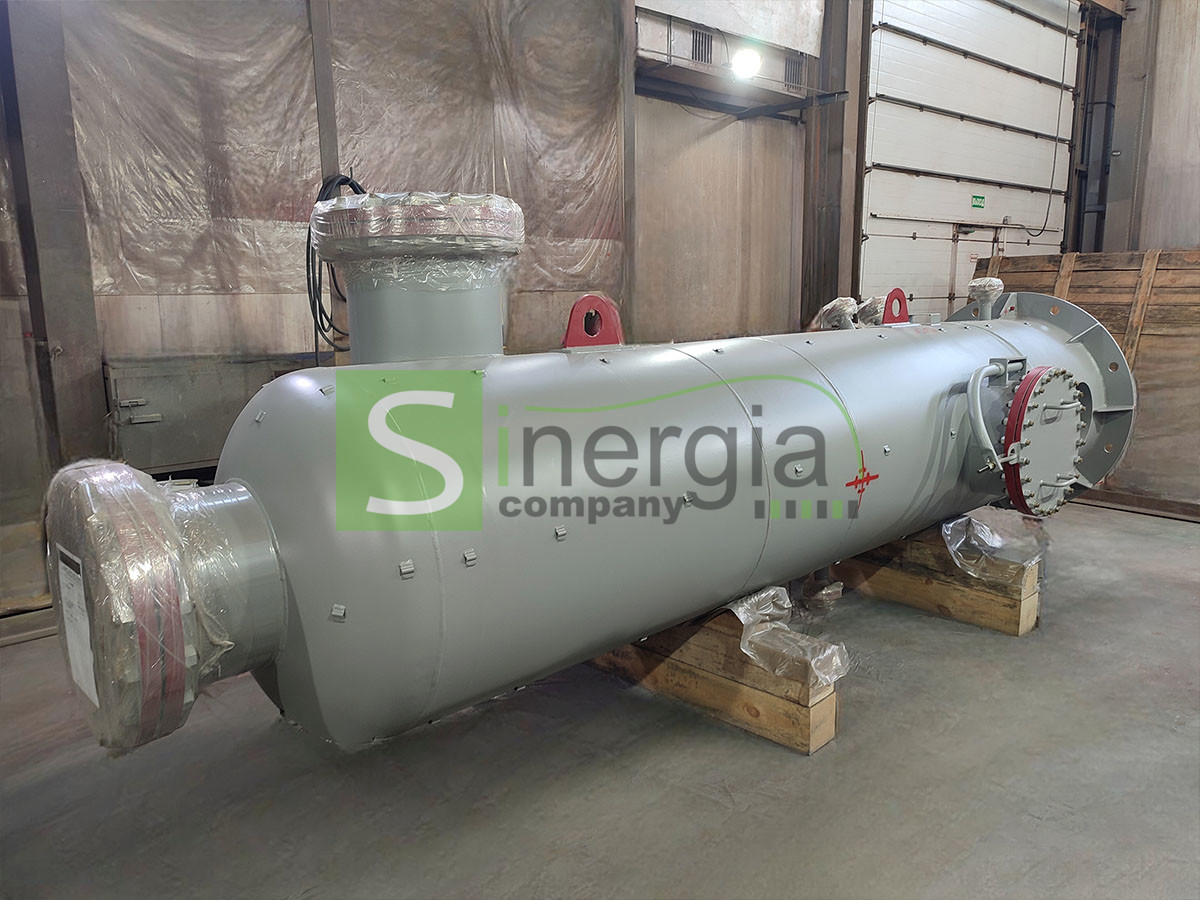

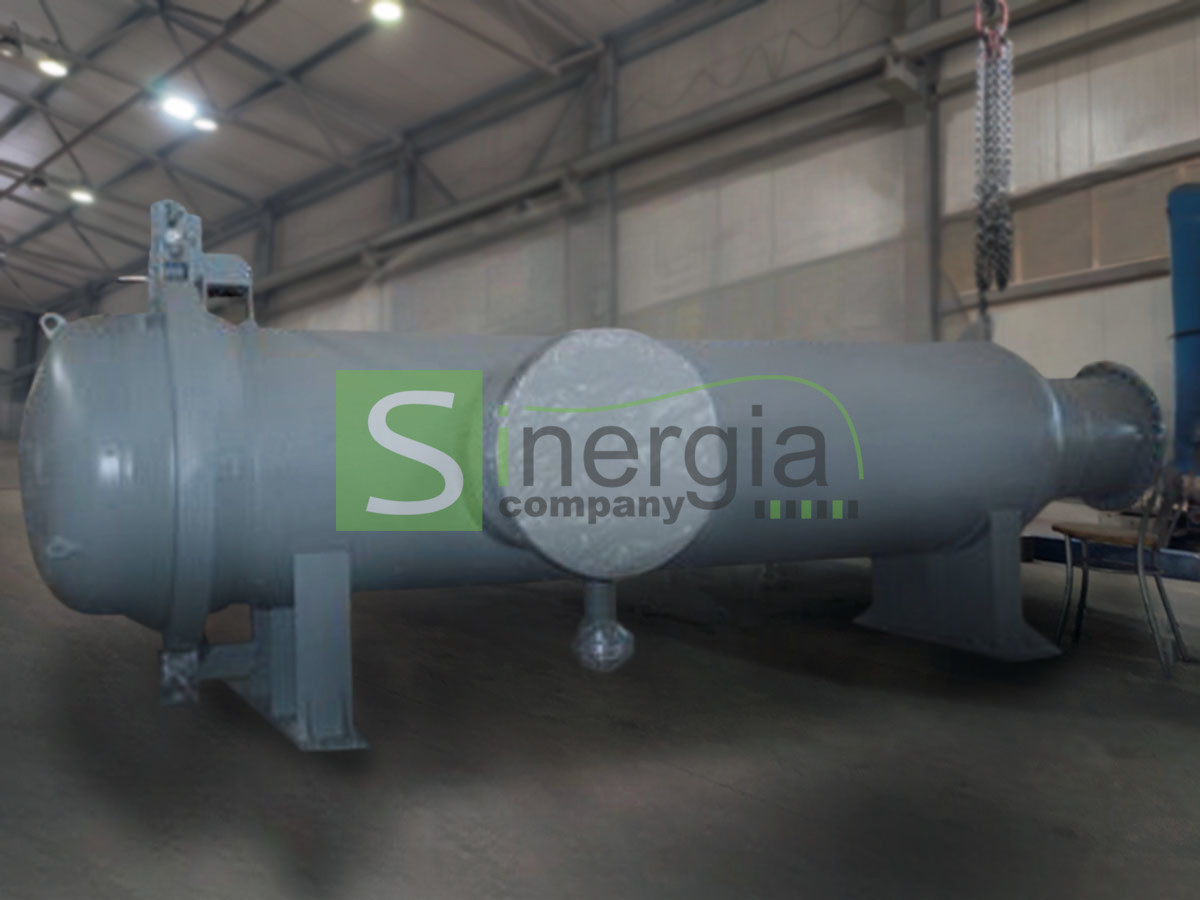

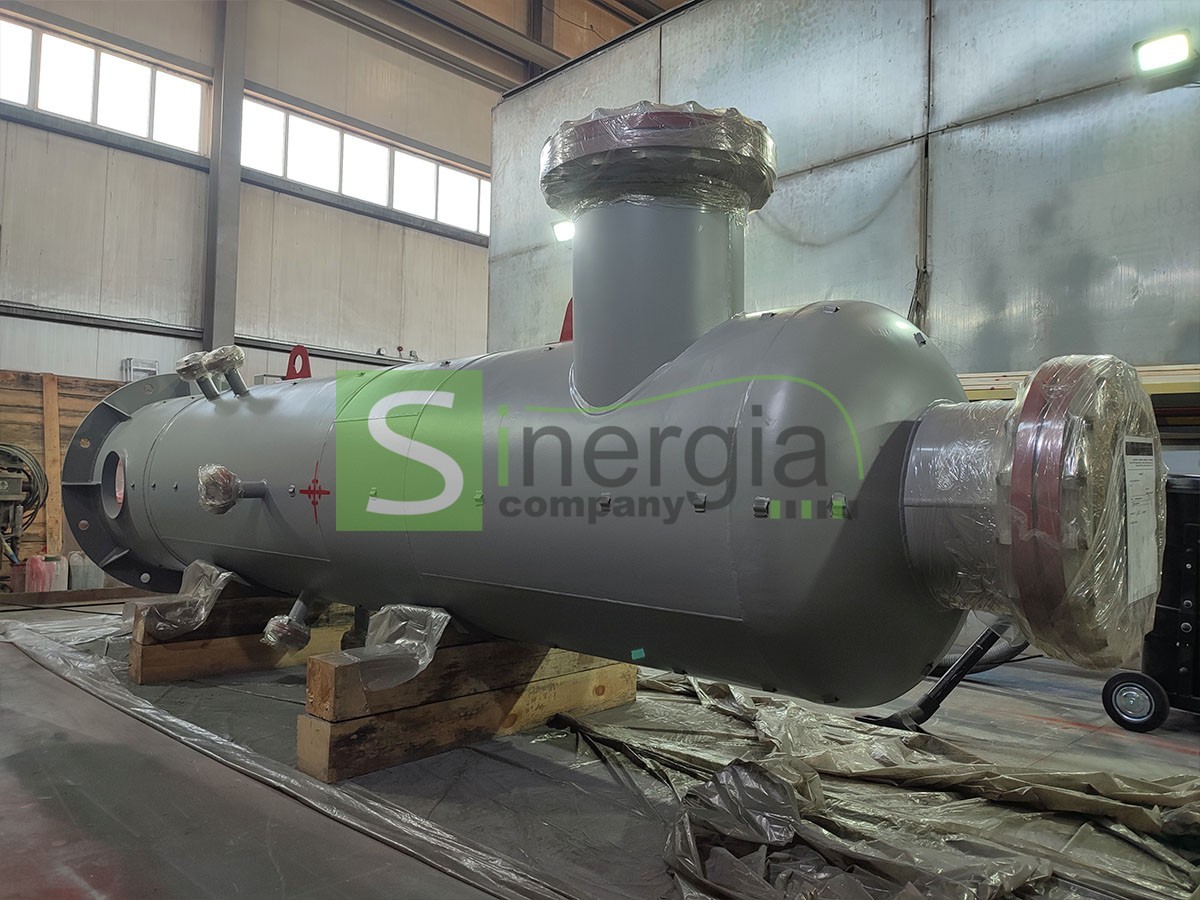

Фильтр-грязеуловитель ФГГ горизонтальный в Кумертау

Наименование

Фильтр-грязеуловитель ФГГ горизонтальный

Назначение

Очистка нефти и нефтепродуктов

Рабочее давление

до 100 бар

Материал корпуса

углеродистая сталь
легированная сталь
нержавеющая сталь

ФИЛЬТРЫ ФГГ, описание

Горизонтальные фильтры ФГГ с быстросъемными концевыми затворами — это незаменимые устройства для поддержания качества нефти и нефтепродуктов на всех этапах транспортировки, хранения и переработки. Они эффективно устраняют механические примеси: частицы песка, окалину, металлические включения и другие загрязнения, которые провоцируют коррозию труб, износ насосов и снижение эффективности технологических процессов. Установка таких фильтров особенно важна на магистральных нефтепроводах, нефтеперекачивающих станциях (НПС), а также нефтехимических предприятиях для предотвращения аварийных ситуаций. Производство соответствует строгим стандартам ОТТ-75.180.00-КТН-179-10 ОАО «АК «Транснефть», ГОСТ 33368-2015 и ГОСТ 34347-2017.

Применение фильтров ФГГ в Кумертау

Фильтры-грязеуловители ФГГ в Кумертау используются для очистки:

Товарной нефти перед поставкой потребителям;
Автомобильного бензина и дизельного топлива;
Авиационного керосина и судового мазута;
Индустриальных масел и технических жидкостей.

ООО ПО «Синергия» — лидер в производстве фильтров для нефтепродуктов

Компания ООО ПО «Синергия» — российский разработчик и производитель фильтров-грязеуловителей с полным циклом контроля качества. Наши преимущества:

Индивидуальное проектирование — конструкторский отдел создает модели под специфические условия заказчика. Например, для работы с абразивными средами мы разрабатываем фильтры с увеличенной камерой осаждения.
Современные технологии — производство нестандартных решений любой сложности по техническим заданиям или чертежам.
Многоступенчатый контроль — тестирование на гидравлических стендах (до 50 МПа), проверка сварных соединений методами неразрушающего контроля.
Оптимизированная логистика — доставка в Кумертау, регионы России, страны ЕАЭС и СНГ.

Области внедрения фильтров ФГГ

Очистные системы от ООО ПО «Синергия» успешно применяются на объектах:

Магистральные нефтепроводы «Транснефть» с высоким содержанием песка;
НПС «Роснефть» в сейсмически активных зонах (до 9 баллов);
ТЭЦ, использующие мазут в качестве топлива;
Химические предприятия, перерабатывающие нефтепродукты.

Технические особенности фильтров ФГГ

Многоуровневая очистка — сочетание гравитационного осаждения и сетчатых элементов.
Универсальность — монтаж на трубопроводах диаметром от DN 200 до 1200 мм.
Долговечность — корпус из углеродистой, нержавеющей или низколегированной стали с антикоррозийной обработкой.
Экономическая выгода — сокращение расходов на ремонт и обслуживание.
Автоматизация — возможность установки датчиков давления и перепускных клапанов.

Конструкция фильтра-грязеуловителя ФГГ

Корпус:
- Цилиндрическая форма из стали, устойчивой к механическим нагрузкам;
- Варианты материалов: углеродистая сталь (стандарт), нержавейка (для агрессивных сред);
- Полная герметичность, исключающая утечки.
Фильтрующие элементы:
- Съемные кассеты (сетчатые или перфорированные);
- Двухступенчатая очистка: грубая (до 25 мм) и тонкая (до 4 мм).
Осадочная камера:
- Накопление до 40% загрязнений до попадания на фильтрующие элементы;
- Наклонное дно для удобства удаления шлама.
Система мониторинга:
- Датчики давления для контроля засорения;
- Перепускные клапаны для автоматического перенаправления потока.

Модификации фильтров ФГГ

Сейсмостойкие версии — для регионов с активностью до 10 баллов (Дальний Восток, Камчатка).
Блочные комплексы — включают лебедку, поддон и площадку для обслуживания (актуально для удаленных НПС).
Теплоизолированные модели — для эксплуатации в условиях Крайнего Севера.

Принцип работы фильтра ФГГ

Нефть поступает через входной патрубок, где дефлектор равномерно распределяет поток.
Крупные частицы оседают в нижней камере под действием гравитации.
Мелкие примеси задерживаются сетчатыми кассетами.
При засорении система автоматически перенаправляет поток через перепускной клапан.
Очищенный продукт выводится через верхний патрубок.

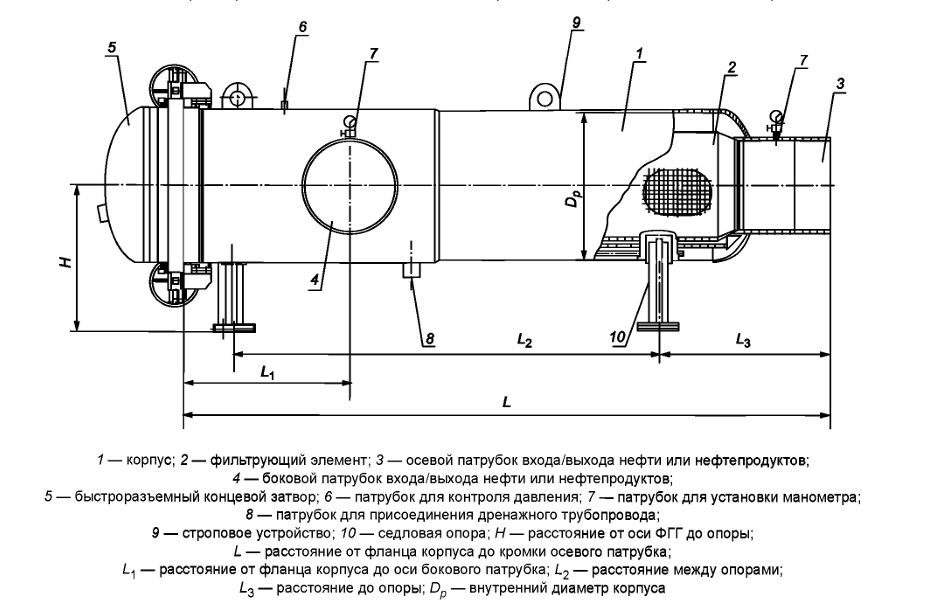

Габаритные размеры и монтажные параметры

Обозначение	ФГГ 200	ФГГ 250	ФГГ 300	ФГГ 350	ФГГ 400	ФГГ 500	ФГГ 600	ФГГ 700	ФГГ 800	ФГГ 1000	ФГГ 1050	ФГГ 1200
DN, мм	200	250	300	350	400	500	600	700	800	1000	1050	1200
D_p, мм	500	500	600	700	700	1000	1200	1200	1300	1600	1600	1600
L, мм	2600	2600	3300	4200	4400	4400	4500	4500	5300	6850	6850	7410
L_1,мм	1100	1400	1400	1500	1800	1900	1900	1900	1900	1930	1930	1950
H, мм	950	950	1000	1000	1050	1100	1200	1300	1400	1500	1500	1600
L_2,мм	1100	1100	1600	2100	2300	2300	2400	2500	2800	4440	4440	5000
L_3,мм	1000	1000	1200	1200	1200	1200	1200	1200	1760	1760	1760	1760
Примечания к таблице: D_p, мм – внутренний диаметр корпуса L, мм – расстояние от фланца корпуса до кромки осевого патрубка L_1,мм – расстояние от оси бокового патрубка H, мм – расстояние от оси ФГГ до опоры L_2,мм – расстояние между опорами L_3,мм – расстояние до опоры

Обозначение	ФГГ 200	ФГГ 250	ФГГ 300	ФГГ 350	ФГГ 400	ФГГ 500	ФГГ 600	ФГГ 700	ФГГ 800	ФГГ 1000	ФГГ 1050	ФГГ 1200
L₇, мм	950	950	950	950	950	1600	1600	1700	1700	1700	1700	1700
L₈, мм	7000	7000	7000	7000	7000	7000	7000	7840	7840	12550	12550	12550
L₉, мм	425	425	425	440	450	840	940	940	1030	1055	1055	1055
L₁₀, мм	2030	2030	2400	3200	3400	4000	4000	4200	4200	8290	8290	8290
В₂, мм	650	650	650	650	800	800	800	905	1000	1100	1200	1300
В₁, мм	800	800	800	800	800	800	800	1200	1200	1520	1520	1520
L₅, мм	0	0	0	0	0	70	70	70	80	100	100	100
L₆, мм	675	675	730	780	780	950	1050	1050	1150	1250	1300	1300
L₄, мм	400	600	750	1250	1300	1300	1400	1400	1400	1960	2000	2000
Н₁, мм	420	420	470	530	530	700	800	800	850	1000	1000	1020
Радиус вылета быстроразъемного концевого затвора, мм	950	950	1030	1330	1330	1360	1890	1890	2100	2220	2220	2220
Расположение штурвалов быстроразъемного концевого затвора относительно па трубка подвода нефти или нефтепродуктов – со стороны патрубка подвода нефти или нефтепродуктов
Количество штурвалов быстроразъемного концевого затвора, шт	1	1	1	1	1	2	2	2	2	2	2	2

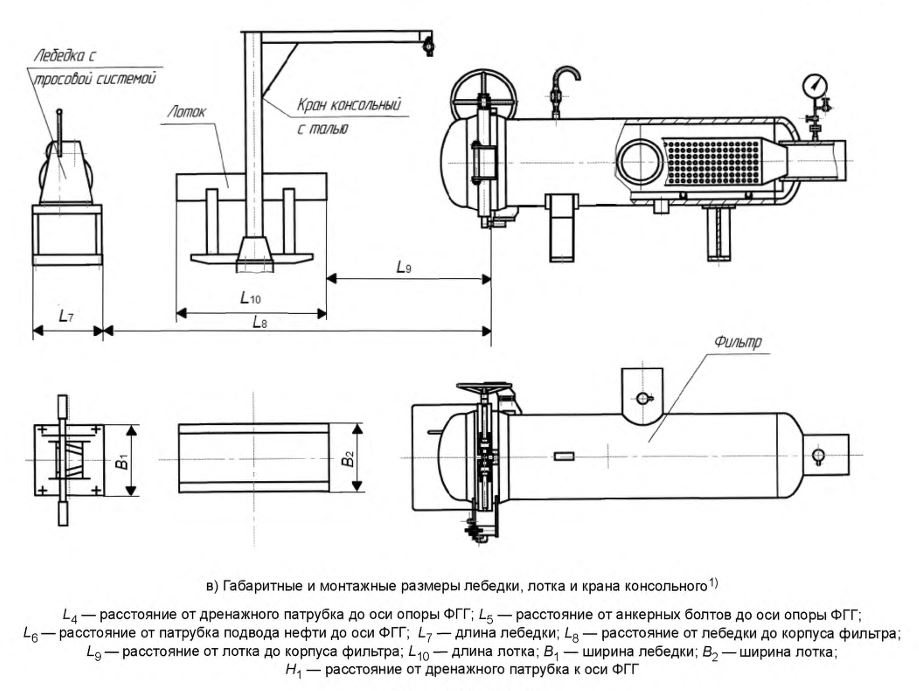

Примечания к таблице: L₇, мм – длина лебедки L₈, мм – расстояние от лебедки до корпуса фильтра L₉, мм – расстояние от лотка до корпуса фильтра L₁₀, мм – длина лотка В₂, мм – ширина лотка В₁, мм – ширина лебедки L₅, мм – расстояние от анкерных болтов до оси опоры ФГГ L₆, мм – расстояние от патрубка подвода нефти до оси ФГГ L₄, мм – расстояние от дренажного патрубка к оси опоры Н₁, мм – расстояние от дренажного патрубка до оси ФГГ

Почему выбирают ООО ПО «Синергия»?

Соблюдение сроков — изготовление под заказ от 20 рабочих дней.
Гарантия качества — сертификация по ГОСТ, гарантия от 1 года.
Профессиональная поддержка — помощь в подборе модели и монтаже.

Ключевые выгоды для нефтегазовой отрасли

Снижение затрат на ремонт трубопроводов и оборудования.
Увеличение межсервисных интервалов за счет эффективной фильтрации.
Полное соответствие требованиям «Транснефть» и «Роснефть».

Закажите фильтр ФГГ в Кумертау сегодня!

Обеспечьте бесперебойную работу ваших объектов с горизонтальными фильтрами-грязеуловителями ФГГ от ООО ПО «Синергия». Индивидуальный подход, соответствие стандартам и оперативная доставка в Кумертау сделают сотрудничество с нами максимально выгодным.

Стоимость фильтров-грязеуловителей ФГГ формируется в зависимости от конструктивного и материального исполнения, типоразмера, комплектации и количества изделий в партии. Для того, чтобы узнать актуальные цены на фильтры ФГГ для нефти и нефтепродуктов в Кумертау, свяжитесь с отделом продаж ООО ПО «Синергия» по координатам, указанным в разделе КОНТАКТЫ.
